Antene – kako odabrati antenu prema SWR-u i dBi¶
Pri odabiru antene nije dovoljno gledati samo njezinu frekvenciju ili nazivni dobitak. Važno je razumjeti nekoliko osnovnih karakteristika, prije svega SWR/VSWR, impedanciju i dobitak antene izražen u dBi.
SWR – prilagodba antene¶
SWR (Standing Wave Ratio), odnosno omjer stojnog vala, opisuje koliko je dobro antena prilagođena RF sustavu na određenoj frekvenciji. Kod većine suvremenih RF uređaja ciljana impedancija sustava iznosi 50 Ω.
Općenito vrijedi: što je SWR manji, to je prilagodba bolja. Manji SWR znači da se manji dio odašiljane snage reflektira natrag prema odašiljaču.
Orijentacijske vrijednosti su:
- 1,0:1 – idealna prilagodba
- 1,2:1 – izvrsna prilagodba
- 1,5:1 – vrlo dobra prilagodba
- 2,0:1 – često prihvatljivo
- 3,0:1 i više – loša prilagodba
Važno kod SWR-a¶
SWR uvijek treba promatrati u odnosu na frekvenciju. Niska vrijednost SWR-a bez navedene frekvencije nije osobito korisna informacija.
Pri odabiru antene provjerite je li navedeni SWR/VSWR izmjeren upravo na vašoj radnoj frekvenciji ili barem unutar frekvencijskog raspona koji obuhvaća vašu radnu frekvenciju.
dBi – dobitak antene¶
dBi označava dobitak antene u odnosu na idealni izotropni izvor zračenja.
Veći dobitak ne znači da antena stvara dodatnu snagu. Antena samo raspoređuje odnosno koncentrira zračenje u određenim smjerovima.
Kao praktično pravilo:
- manji dBi → šire područje pokrivanja i širi obrazac zračenja
- veći dBi → usmjerenije i uže područje pokrivanja
Međutim, sam podatak o dBi-ju nije dovoljan za potpuno razumijevanje karakteristika antene. Na stvarni obrazac zračenja utječu i širina snopa (beamwidth) te orijentacija antene.
Što provjeriti pri kupnji antene?¶
| Specifikacija | Što tražiti | Zašto je važno |
|---|---|---|
| Frekvencija | Vaš stvarni radni frekvencijski pojas | Osigurava da je antena predviđena za vašu primjenu |
| Impedancija | 50 Ω | Odgovara uobičajenom RF sustavu, odašiljaču i koaksijalnom vodu |
| VSWR / SWR | Po mogućnosti ≤ 1,5:1 na vašoj frekvenciji | Ukazuje na dobru impedancijsku prilagodbu |
| Dobitak | Odaberite prema potrebnom području pokrivanja | Veći dobitak općenito znači usmjerenije zračenje |
| Konektor | Kompatibilan s uređajem i kabelom | Izbjegava potrebu za adapterima i moguće mehaničke probleme |
Primjer: antena za 433 MHz¶
Za uređaj koji radi na 433 MHz, primjer odgovarajuće specifikacije mogao bi biti:
Frekvencija: 400–470 MHz
Impedancija: 50 Ω
VSWR: ≤ 1,5:1
Dobitak: 2–3 dBi
Takve specifikacije pokazuju da je antena predviđena za navedeni frekvencijski pojas, prilagođena uobičajenom sustavu impedancije od 50 Ω te da pruža relativno široko područje pokrivanja.
Ukratko¶
SWR = prilagodba
Što je SWR niži, to je prilagodba općenito bolja. Uvijek provjerite SWR na svojoj radnoj frekvenciji.
dBi = dobitak
Veći dBi općenito znači izraženije usmjereno zračenje, dok manji dBi obično daje šire pokrivanje.
50 Ω = uobičajena impedancija RF sustava
To je tipična ciljana impedancija za RF odašiljače, koaksijalne kabele i antene.
Antena u stvarnoj ugradnji¶
Podatak o SWR-u naveden u specifikaciji antene ne mora biti jednak rezultatu nakon ugradnje u stvarni uređaj.
Na konačne karakteristike antennog sustava mogu utjecati:
- PCB vodovi i njihova izvedba
- konektori
- kućište uređaja
- uzemljivačka odnosno referentna ploha (ground plane)
- metalni predmeti u blizini antene
- položaj i orijentacija antene
Zbog toga je pri odabiru antene važno promatrati antenu i uređaj kao cjelokupan RF sustav, a ne samo pojedinačnu vrijednost iz kataloga.
Antena i njezina visina važniji su od uređaja. Osnovno pravilo zajednice: visina + linija optičke vidljivosti (LOS) + okomita montaža.
Testirani i preporučeni modeli¶
| Antena | Dobitak | Cijena (okvirno) | Iskustvo zajednice |
|---|---|---|---|
| MikroTik 868 Omni | 6,5 dBi | ~50 € | Najbolji rezultati u praksi — referentna antena mreže (višestruko uspoređivana s drugima na istim pozicijama). Dostupna u HR (getic.com, adm.hr) |
| Interline Horizon 868 Helium | 8 dBi | — | Solidna, korištena na više node-ova; dostupna u HR (uzishop.hr, makromedia.hr) |
| Alfa 868 omni / kit | 5–10 dBi | — | Renomirani proizvođač; kvaliteta opravdava cijenu |
| TX868-BLG-40 | — | ~13 € | Povoljna opcija |
| Gizont (AliExpress) | — | jeftino | Reputabilniji kineski proizvođač; 20 cm verzija dobra za T-Echo/mobilne; 55 cm verzije OK |
| Ziisor 55 cm (AliExpress) | — | jeftino | OK; kineske antene kraće od 50 cm — loše |
| Seeed fiberglass 3 dBi (360 mm) | 3 dBi | — | Razočaravajuća u praksi (iskustvo člana) |
| Stock spring antena | ~2 dBi | u paketu | Za početak sasvim dovoljna: 1–2 km kroz zgrade i drveće |
| Yagi (usmjerena) | visok | — | Za point-to-point linkove prema udaljenom omni routeru; kalkulator: DL6WU (changpuak.ch); na Aliju postoje 868 yagice s SWR 1.1 |
Napomena: Deklarirani dobitak kineskih antena često je precijenjen ("8 dBi" je realno ~6). Ista serija istog prodavača zna imati primjerke ugođene na 912 MHz umjesto 868 MHz — razlika od 2 mm na vrhu elementa pomiče rezonanciju.
SWR — jedina metrika koja se isplati mjeriti¶
- SWR (stojni valovi) na 868 MHz je ključni pokazatelj je li antena dobra; deklaracije proizvođača nisu pouzdane.
- Mjeri se NanoVNA analizatorom (povoljan uređaj; više članova zajednice ga ima — pitaj u grupi prije kupnje nove antene).
- Antena se može i ručno ugoditi skraćivanjem elementa milimetar po milimetar do prihvatljivog SWR-a na 868–869,5 MHz.
- Samogradnja je legitimna opcija — poluvalni dipol za 868 MHz (ukupna duljina ~164 mm praktično) uz SWR metar daje vrlo upotrebljive rezultate uz minimalan trošak.

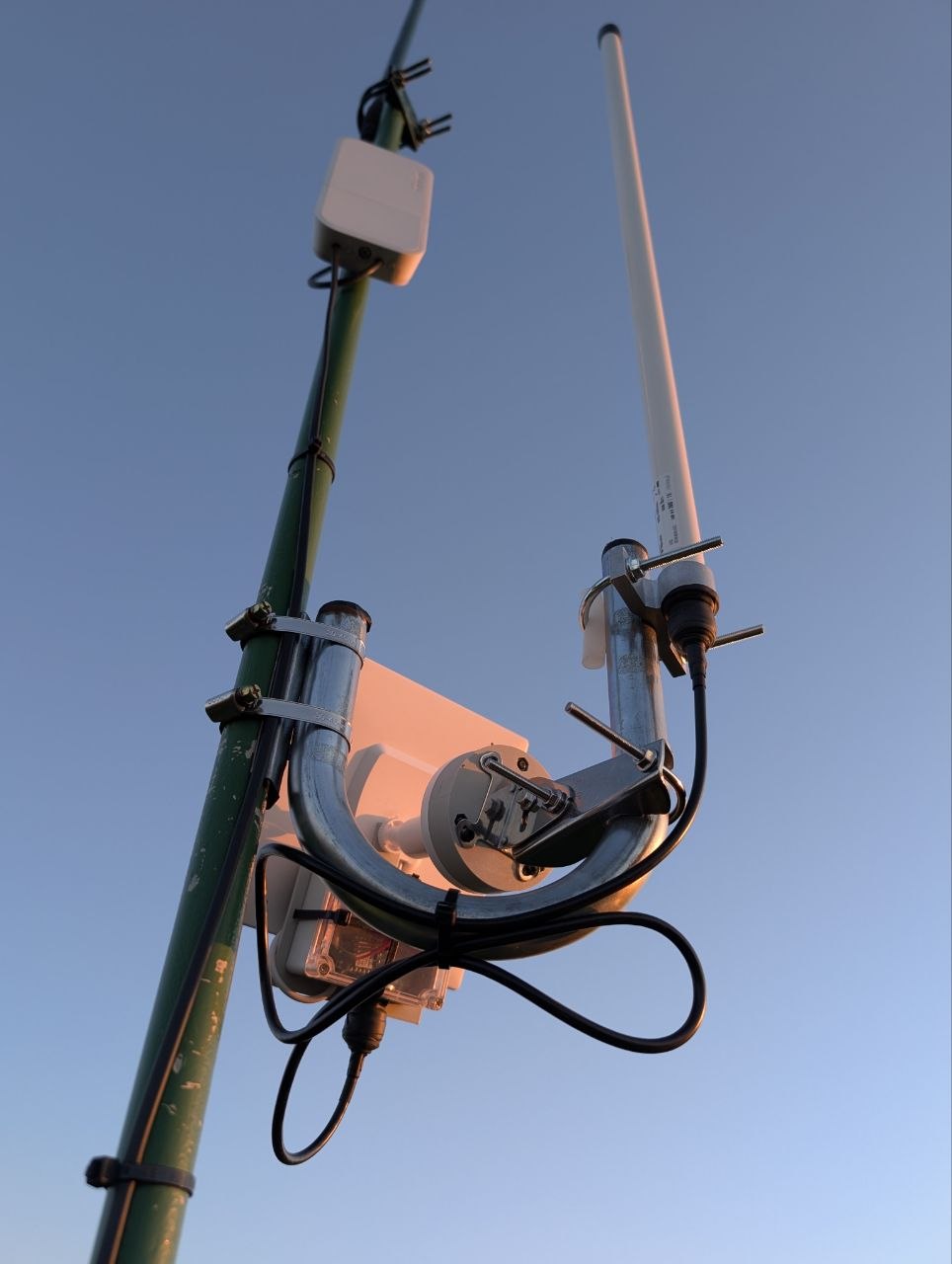

Montaža¶
- Okomito — svaka kosa montaža direktno smanjuje domet (možeš "pucati na Mjesec" pod 5°, a ispod antene imati tišinu). Antene visokog dobitka (dugačke) imaju spljošten dijagram zračenja pa je okomitost još kritičnija.
- Što više — iznad sljemena krova; visina tipično donosi više od skupljeg uređaja.
- Dijagram zračenja: viši dobitak = energija usmjerena horizontalno umjesto u nebo — zato duža antena "radi" kao veća snaga.
- Zabrtvi konektore i spojeve! — vidi Montaža i zaštita.
Zakonsko ograničenje snage (ERP)¶
Upozorenje: Zakonski limit u podpojasu koji koristi LongFast je 27 dBm (500 mW) ERP. ERP = snaga predajnika + dobitak antene − gubici kabela. Uređaj na 22 dBm s antenom od 10 dBi daje 32 dBm ERP — debelo preko zakonskog limita. Uz antene visokog dobitka smanji TX snagu uređaja. Vidi Pravila.
Kabeli i konektori¶
- Pripazi na tip konektora pri kupnji: SMA vs RP-SMA, N-tip za vanjske antene, U.FL/IPEX pigtailovi za module — krivi konektor je najčešća greška prve narudžbe.
- Svaki dodatni adapter i metar lošeg kabela = gubitak; na 868 MHz koristi što kraći kvalitetan kabel.
Tablica preporučenih pigtailova i kabela s provjerenim linkovima trenutno se ne održava — provjeri topic Hardware preporuke u Telegram grupi za trenutne preporuke i iskustva zajednice.
